EV熱管理システムの仕組み – 液冷とヒートポンプで航続・充電はここまで変わるNEW

EV熱管理システムの正体は、バッテリー・モーター・空調の廃熱を冷媒でやり取りする「熱の交通整理」だ。

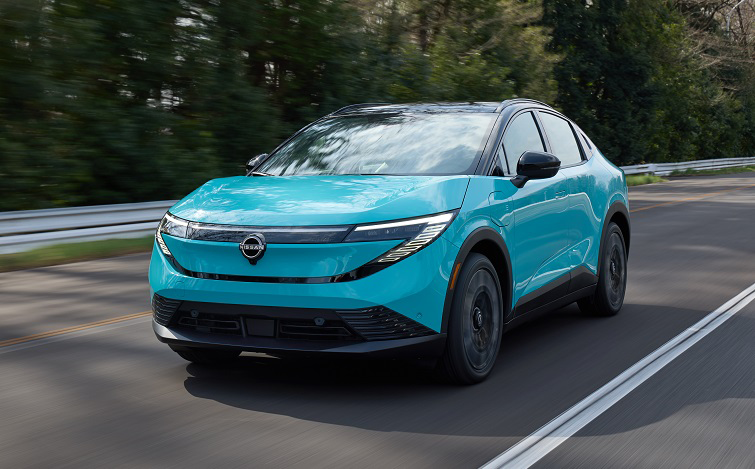

一つの部品が捨てるはずだった熱を、別の部品の暖房や充電性能に回す発想であり、この配分の精度が航続距離・急速充電時間・電池寿命という3つの数字を同時に左右する。2025年6月にフルモデルチェンジした日産の新型リーフは、長年の弱点だった空冷方式を捨て、水冷バッテリーと統合熱マネジメントシステムに切り替えた。これはテスラが2020年のモデルYで導入した「オクトバルブ」や、BYDが「業界初」と主張する冷媒直接冷却方式と、同じ土俵に立つことを意味する。

何が起きたのか — 新型リーフとbZ4Xが示す方向転換

空冷を捨てた新型リーフ

初代リーフ（2010年代）はラジエーターも冷却水配管も持たないパッシブ空冷を採用していた。構造が単純でコストは低いが、熱を外に逃がす能力が弱く、温暖地で急速充電を繰り返す環境では劣化が早いという指摘が国内外で繰り返されてきた。新型リーフ（52kWh／75kWh）はここで方針転換し、水冷式リチウムイオンバッテリーと「統合熱マネジメントシステム」を採用。パワートレインの排熱をバッテリーとキャビン空調に振り分け、逆にバッテリーの熱も空調側で回収する熱ループ構造になったと日産は説明している。

bZ4Xがプレコンディショニングを追加

トヨタは2025年10月に発表したbZ4Xの改良モデルで、デンソー製のヒートポンプに加えて新たにバッテリープレコンディショニング機能を搭載した。外気温マイナス10℃という厳しい条件でも約28分で急速充電が可能になったとされるが、これは業界メディアの二次情報であり、第三者による独立検証は確認できていない。

空冷・液冷・ヒートポンプ — 仕組みの違いを噛み砕く

空冷:シンプルだが熱を伝えにくい

空冷はファンで空気を送るだけの方式で、ポンプも配管も要らないため軽量・低コスト、液漏れの心配もない。弱点は熱伝達効率の低さだ。ある査読付き比較研究では、消費電力約0.5Wの条件で、液冷モジュールの最高温セルの平均温度は空冷モジュールより約3℃低いという実験結果が出ている。バッテリーにとって3℃は小さく見えるが、劣化速度は温度に対して指数的に効いてくるため、この差は年単位で積み上がる。

液冷:水やグリコールで熱を「運ぶ」

液冷はコールドプレートやチューブに冷媒（多くは水とグリコールの混合液）を循環させ、セル周囲の熱をラジエーターや熱交換器まで運ぶ方式だ。長距離走行や大容量パック、急速充電時の高い発熱量に対応しやすい。ただし配管の接続部は経年劣化するため、液漏れリスクという明確なデメリットも存在する。

ヒートポンプ:熱を「作る」のではなく「移す」

電気ヒーター（PTCヒーター）は電気を直接熱に変えるため、投入した電力とほぼ同じ量の熱しか得られない。対してヒートポンプは冷媒サイクルを使い、外気やパワートレイン・バッテリーの排熱という「タダの熱源」を汲み上げて暖房に転用する。投入電力の何倍もの熱を運べるため、電費への負担がPTC方式より小さくなる。この「入力に対してどれだけ熱を運べたか」を表す指標が成績係数（COP）で、COPが高いほど少ない電力で暖房できるということになる。

オクトバルブから直接冷却まで — 各社の実装比較

テスラのオクトバルブ

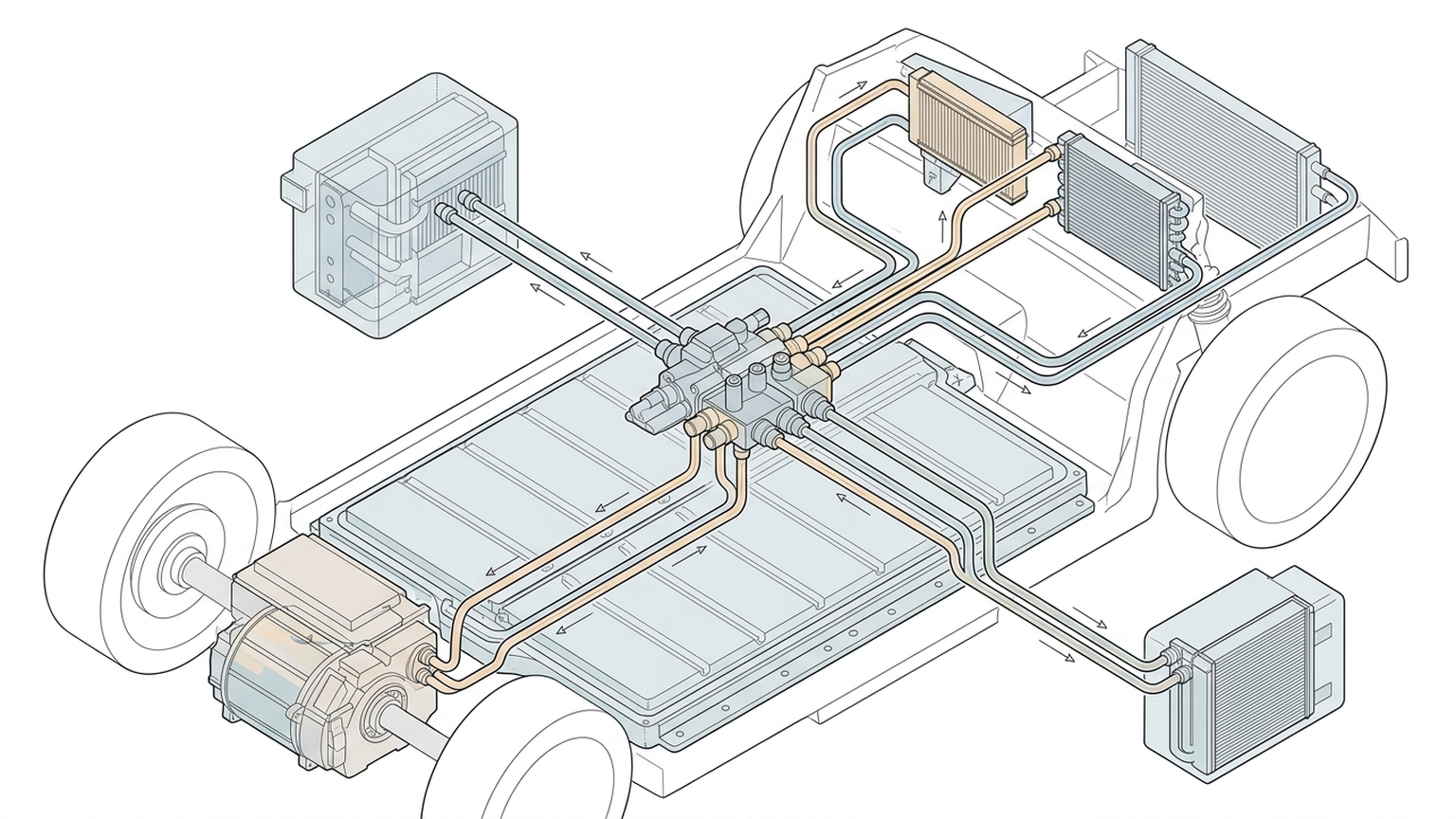

テスラは2020年のモデルYと2021年のモデル3から、ヒートポンプ・A/Cチラー・冷媒マニフォールドを1ユニットに統合したモーター駆動の8方向バルブ「オクトバルブ」を採用した。キャビン・バッテリー・駆動モーターへの熱の配分を1つの部品で制御する、いわば熱管理の「頭脳」にあたる。

BYD e-Platform 3.0の直接冷却/直接加熱

多くのEVは冷媒→冷却水→バッテリーという間接方式で熱をやり取りするのに対し、BYDのe-Platform 3.0は冷媒を直接バッテリーの冷却・加温媒体として使う方式を採用したとBYD公式が説明している。マイナス30℃から60℃という広い温度域で稼働し、冬季の熱効率を最大20%改善するとBYDは主張するが、これはメーカー自己申告値であり、第三者による独立検証は確認できていない。

Hyundai/Kia、VWの事情

ヒョンデ・起亜のE-GMPは800V高電圧アーキテクチャに、ヒートポンプ・PTCヒーター・バッテリーチラー・電動バルブ群を統合し、バッテリーとパワーエレクトロニクス系の排熱を暖房に活用する。一方VWのMEBプラットフォームはTIフルイドシステムズ製のヒートポンプモジュールを使うが、2023年1月に半導体不足を理由に一時廃止され、2024年モデルでオプションとして復活したという経緯がある。米国仕様のID.4には現在もヒートポンプの設定がなく、欧州・カナダ仕様との差が残っている。

プレコンディショニングが充電時間を変えるメカニズム

「リチウムメッキ」という制約

気温10℃以下の環境で急速充電すると、リチウムイオンが電極表面に金属として析出する「リチウムメッキ」のリスクが高まる。これは電池の劣化や安全性に直結するため、車両のBMS（バッテリー管理システム）は電池温度が最適とされる25〜35℃前後より低いほど、充電電流を強制的に絞り込む。つまり充電が遅いのは充電器のせいではなく、電池が冷えていること自体が原因になる。プレコンディショニングは、到着前にバッテリーを事前に温めてこの制約を外しておく仕組みだ。

-32℃の実測データ

2026年1月にノルウェーで行われた「El Prix 2026」（NAFとMotor誌主催、FIA公認、24台参加の世界最大級の独立系冬季EVテスト）では、マイナス32℃という極寒条件下でプレコンディショニングを行った結果、24台中14台がWLTP基準の公称10-80%充電時間を達成し、うち6台は公称値を上回った。同テストでは航続距離もWLTP比平均38%減少しており、マイナス32℃という条件が日本の一般的な冬季気候に単純に当てはまるわけではない点には注意が必要だ。

数字で見る — 温度・劣化・充電のデータ

この表からも分かる通り、「ヒートポンプは航続を何%伸ばす」という数字は気温帯・比較対象・車種によって大きくばらつく。独立系データ分析会社Recurrent Autoの実測フリートデータでは、30°F付近でテスラのモデル3（抵抗式ヒーター）が電力消費26%増だったのに対し、モデルY（ヒートポンプ搭載）は8%増にとどまったという。一方でテスラが自社発表する「オクトバルブで効率10%改善」という数字は、Elon MuskがポッドキャストThird Row Teslaで語った発言が出所であり、独立した検証データではない点は区別しておきたい。

液冷と空冷、劣化速度は2倍近く違う

独立系フリートテレマティクス企業Geotabが2026年1月に公開した約22,700台分の実データ分析によれば、2015年型テスラ・モデルS（液冷）の平均劣化率は年2.3%だったのに対し、同年式の日産リーフ（パッシブ空冷）は年4.2%だった。フェニックスのような高温地域では、リーフの劣化は年4〜5%まで悪化し、同条件の液冷テスラの約3倍のペースになったという。全充電セッションに占めるDC急速充電の割合が12%を超えると劣化が加速する傾向もGeotabのデータから確認されている。バッテリーの温度管理を体系的に理解したい人は、バッテリー技術ガイドも参照してほしい。

BLADE NOTEの見立て

各社の発表を並べると、一見矛盾する主張が浮かび上がる。BYDは自社の直接冷却方式が「マイナス30℃でも機能する」とうたうが、独立系データ分析のRecurrent Autoは「ヒートポンプは中程度の寒さでは抵抗式ヒーターより明確に効率が良いが、極低温になるほど効果が薄れ、PTC方式との差が縮まる」と指摘している。両者は必ずしも矛盾しないが、「稼働する」ことと「効率よく稼働する」ことは別の話だ。メーカーの温度域スペックだけを見て、極寒地でも通常通りの電費が出ると期待するのは早計だろう。

VWの事例も示唆的だ。MEBのヒートポンプは半導体不足で2023年に一時廃止され、2024年にオプションとして復活した。米国仕様のID.4には今も設定がない。つまりヒートポンプは「あって当然の安全装備」ではなく、サプライチェーン次第で真っ先に削られる贅沢装備という位置づけがまだ残っている。BYDやテスラのように熱管理を車両アーキテクチャの中核に据えるメーカーと、オプション扱いのメーカーとの差は、今後の耐寒性能の差としてそのまま表面化していくはずだ。

日本の視点で見ると、2026年1月からCEV補助金の上限額が普通車で最大135万円に拡大されるが、調べた範囲では補助額とヒートポンプなど熱管理システムの有無を直接結びつける規定は見当たらなかった。充電規格についても、CHAdeMOの技術文書では充電電流を車両側ECUがCAN通信でリアルタイムに指令する仕組みが定められているのみで、プレコンディショニングの実行自体は車両側のBMSとナビ連携が担う領域だ。「特定の充電規格だから予熱と相性が良い」という主張を裏付ける一次資料は見つからず、熱管理の巧拙は規格ではなく個々の車両設計に懸かっている。中国EV各社の実装方針の違いは中国EVメーカー一覧で他モデルとも比較できる。
